近距離無線通信

　　支持NFC的設備可以在主動或被動模式下交換數據。在被動模式下，啟動NFC通信的設備，也稱為NFC發起設備（主設備），在整個通信過程中提供射頻場 （RF-field），如圖2所示。它可以選擇106kbps、212kbps或424kbps其中一種傳輸速度，將數據發送到另一臺設備。另一臺設備稱為NFC目標設備（從設備），不必產生射頻場，而使用負載調制（load modulation）技術，即可以相同的速度將數據傳回發起設備。此通信機制與基于ISO14443A、MIFARE和FeliCa的非接觸式智能卡兼容，因此，NFC發起設備在被動模式下，可以用相同的連接和初始化過程檢測非接觸式智能卡或NFC目標設備，并與之建立聯系。

　　圖1：NFC主動通信模式

　　在主動模式下，每臺設備要向另一臺設備發送數據時，都必須產生自己的射頻場。如圖1所示，發起設備和目標設備都要產生自己的射頻場，以便進行通信。這是對等網絡通信的標準模式，可以獲得非?？焖俚倪B接設置。

　　圖2：NFC被動通信模式

　　如圖2所示，移動設備主要以被動模式操作，可以大幅降低功耗，并延長電池壽命。在一個應用會話過程中，NFC設備可以在發起設備和目標設備之間切換自己的角色。利用這項功能，電池電量較低的設備可以要求以被動模式充當目標設備，而不是發起設備。

　　NFC技術的應用

　　NFC設備可以用作非接觸式智能卡、智能卡的讀寫器終端以及設備對設備的數據傳輸鏈路。其應用廣泛，NFC應用可以分為四個基本類型：

　　接觸、完成。諸如門禁管制或交通/活動檢票之類的應用，用戶只需將儲存有票證或門禁代碼的設備靠近閱讀器即可。還可用于簡單的數據擷取應用，例如從海報上的智能標簽讀取網址。

　　接觸、確認。移動付費之類的應用，用戶必須輸入密碼確認交易，或者僅接受交易。

　　接觸、連接。將兩臺支持NFC的設備鏈接，即可進行點對點網絡數據傳輸，例如下載音樂、交換圖像或同步處理通信錄等。

　　接觸、探索。NFC設備可能提供不止一種功能，消費者可以探索了解設備的功能，找出NFC設備潛在的功能與服務。

　　1. NFC用于智能媒體

　　對于配備NFC的電話，利用其讀寫器功能，用戶只需接觸智能媒體即可獲取豐富的信息或下載相關內容。此智能媒體帶有一個成本很低的RFID（嵌入或附加在海報中）標簽，可以通過移動電話讀取，借此發現當前環境下豐富多樣的服務項目。并且手機可以啟動移動網絡服務請求，并立即按比例增加運營商的網絡流量。運營商可以投資這個“即時滿足”工具，通過鈴聲下載、移動游戲和其他收費的增值服務來增加收入。

　　2. NFC用于付款和購票等

　　最早在移動電話上使用非接觸式智能卡，只是將卡粘到電話中。也并未通過非接觸式卡提供任何增值服務，而且也不利用移動電話的功能或移動電話網絡。之后經過改進，雖將非接觸式智能卡集成到電話中，但仍然是基于傳統智能卡部署的封閉系統。我們現在正見證向NFC電話發展的趨勢，這種電話充分利用移動電話功能和移動電話網絡，還提供卡讀寫器和設備對設備連接功能。

　　使用非接觸式智能卡的支付方式在美國和亞太地區發展勢頭良好。Visa、MasterCard和美國運通等信用卡的內置支付程序可以安全地存儲在設備上的安全I(xiàn)C內。這樣，NFC電話就可以充分利用現有的支付基礎架構，并能夠支持移動電話公司的新服務項目。

　　3. NFC用于電子票證

　　電子票證是以電子方式存儲的訪問權限，消費者可以購買此權限以獲得娛樂場所的入場權。整個電子票證購買過程只需幾秒鐘，對消費者而言非常簡單便捷。在收集并確認了消費者的支付信息后，電子票證將自動傳輸?shù)较M(fèi)者的移動電話或安全芯片中。

　　用戶將移動電話靠近自動售票終端，即開始交易。用戶與服務設備充分交互，然后通過在移動電話上確認交易，完成購買過程。到娛樂場所時，用戶只需將自己的移動電話靠近安裝在入口轉柵上的閱讀器即可，閱讀器在檢查了票證的有效性后允許進入。

　　4.NFC用于連接和作為無線啟動設備

　　消費者希望無線連接簡單便捷，但對消費者承諾的便利性和移動性卻仍未兌現。雖然使用方便已成為消費者優先選擇的主要?jiǎng)右?，但安全性能也是一種必要的因素。

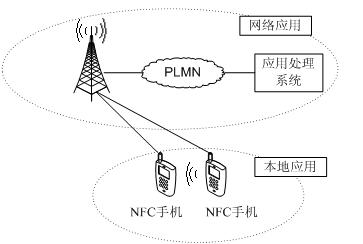

　　NFC的一般應用模式

　　NFC采用了雙向的識別和連接，NFC手機具有三種功能模式：NFC手機作為識讀設備（讀寫器）、NFC手機作為被讀設備（卡模擬）、NFC手機之間的點對點通信應用。

　　1. NFC手機作為識讀設備

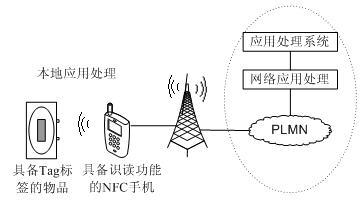

　　圖3 移動設備作為識讀設備

　　在該模式中，具備識讀功能的NFC手機從TAG中采集數據，然后根據應用的要求進行處理。有些應用可以直接在本地完成，而有些應用則需要通過與網絡交互才能完成。

　　基于該模型的典型應用：門禁控制或車票、電影院門票售賣等，使用者只需攜帶儲存有票證或門控代碼的設備靠近讀取設備即可。它還能夠作為簡單的數據獲取應用，比如公交車站站點信息、公園地圖信息等。

　　2. NFC手機作為被讀設備

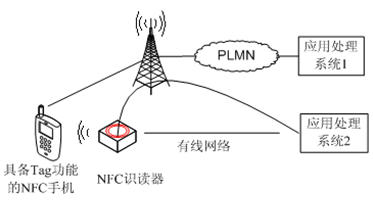

　　圖4 移動設備作為被讀設備

　　在該應用模式中，NFC識讀設備從具備TAG能力的NFC手機中采集數據，然后通過無線發功能是將數據送到應用處理系統進行處理。

　　基于該模式的典型應用：本地支付、電子票應用

　　3. NFC手機之間點對點通信應用

　　在該應用模式中， NFC手機之間可以進行數據的交換，后續的關聯應用是本地應用也可以是網絡應用。

　　該模式的典型應用是：建立藍牙連接、交換手機名片等。

　　更多NFC設計熱點與新聞資訊，可關注最新一期Designs of week：

　　英飛凌面向消費類電子和工業應用的NFC解決方案

　　概述

　　NFC（近距離通信）技術是為簡便易用且直觀的非接觸式應用實現擴頻的關鍵。它們面向各種電子器件，例如手機、PDA和其它消費類電子器件。

　　意法半導體是業界第一家也是唯一一家提供芯片解決方案的公司，能夠在全球范圍內提供面向NFC設計的產品和解決方案。這包括：

　　1）先進的NFC控制器和收發器

　　2）一系列面向SWP-SIM的安全32位Flash微控制器、嵌入式安全元件、microSD SWP安全器件

　　3）動態NFC標簽，以簡單、經濟的NFC技術實現了創新型解決方案

　　4）能夠保護天線與SWP信號的獨立EMI/ESD保護解決方案

　　面向消費類和工業應用的NFC

　　NFC前端

　　動態NFC標簽（亦即雙接口EEPROM），以簡單、經濟的方法實現了數據交換和無線配對

　　NFC收發器，帶有集成式13.56 MHz多協議RF接口，具有SPI和UART串行接入功能，支持所有NFC模式（讀寫器、點對點和卡仿真）

　　安全元件 ：SM23YT66（Mifare可選）或ST23YT66滿足所有安全讀卡器的需求，包括USB 2.0、EMVCo和MIFARE? Classic讀卡器。它們嵌入了全套加密和通信庫，可以通過SPI鏈路連接STRFNFCA。

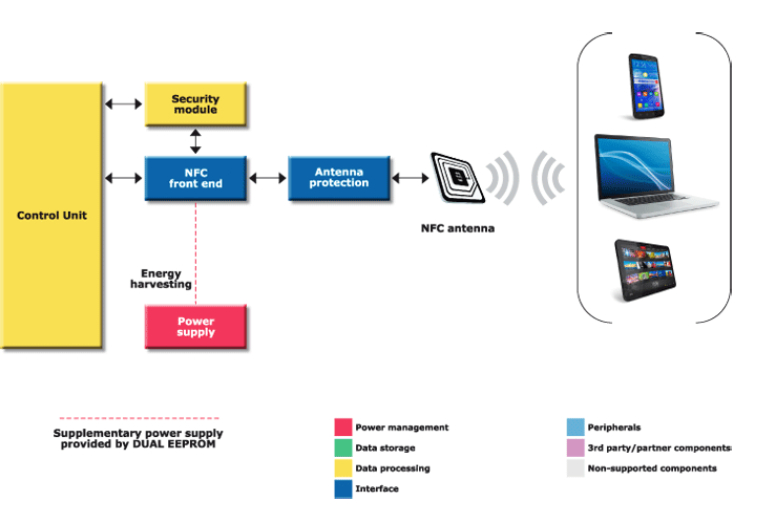

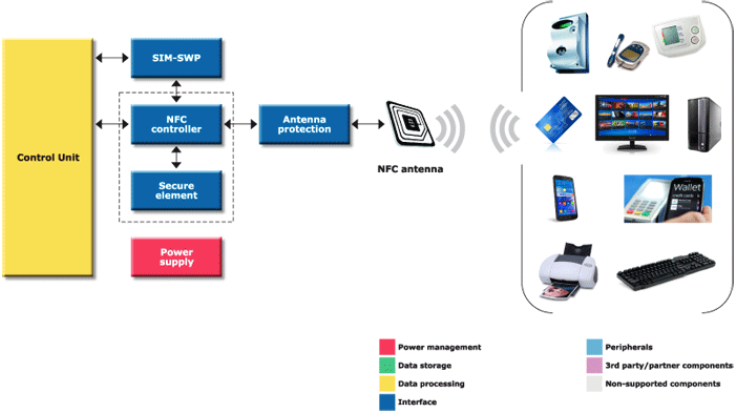

　　應用框圖


　　芯片資料：M24LR系列 動態NFC標簽雙接口EEPROM

　　面向移動和便攜式設備的NFC

　　意法半導體致力于NFC技術的開發與推廣，其解決方案包括：帶有512KB~1.2MB閃存（帶或不帶MIFARE）、面向SWP-SIM的ST33系列，面向嵌入式安全單元的ST33解決方案和終端主機（基帶）NFC堆棧固件。

　　NFC控制器：ST21NFCA提供了一種即用型解決方案，符合所有接觸式接口的需求，可連接終端處理器，還包含面向所有標準RF協議的驅動器。通過整合微控制器和嵌入式非易失性存儲器（其可以輕松、高效地升級固件和用戶功能），它提供了靈活且開放、面向不斷變化的市場的解決方案。

　　安全單元：ST33 系列滿足了這些高安全性和高性能要求，在ARM SC300內核（安全ARM CortexTM-M3）上整合了最新的90nm Flash技術和最高的安全性。512KB~1.2MB閃存和用于實現NFC連接功能的SWP接口賦予了ST33無可比擬的性能和高安全性（包括CC- EAL5+認證），使其特別適合支持以SIM為中心的非接觸式應用，包括最新的交通運輸/票務MIFARE技術。

　　應用框圖

　　芯片資料：ST21NFCA 近距離通信控制器

　　TI無電池近場通信 （NFC） 鍵盤設計方案

　　描述

　　此解決方案使用近場通信 （NFC） 技術實現了無電池鍵盤。此解決方案的核心部分是可以由主機微控制器讀寫的 TI 動態 NFC 標簽。支持 NFC 的手機可以快速發現并識別該鍵盤，然后在鍵盤和應用程序之間建立連接。此設計是無電池系統（即，無需電池即可工作），客戶可以利用該系統構建具有優化尺寸 的產品（例如薄鍵盤）以及重量更輕的產品（例如易于攜帶）。

　　特性

　　無電池解決方案

　　標準 PC/AT 鍵盤字符集

　　大于 400 個字符/分鐘的輸入能力

　　MSP430 MCU 和 RF430CL330 標簽的功耗都約為 20 mW

　　用于能量收集的低成本 PCB 線圈天線

　　提供 Android 測試工具和 InputMethod 應用程序

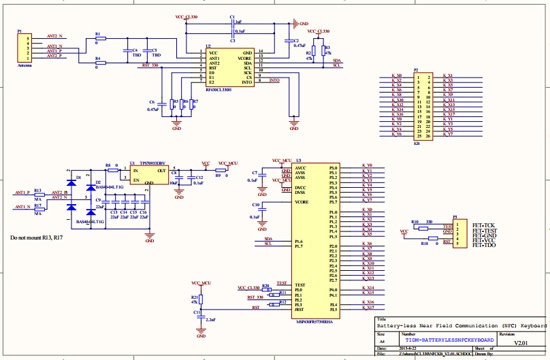

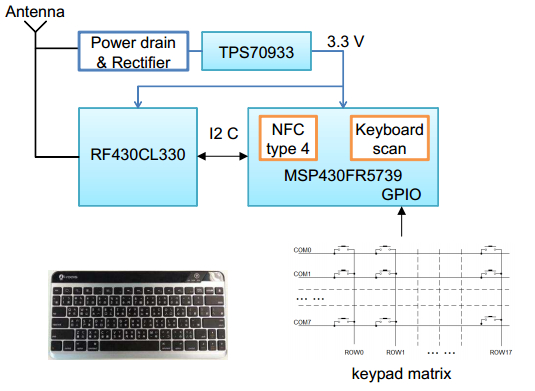

　　原理框圖

無電池近場通信 (NFC) 鍵盤原理圖

　　硬件框圖

無電池近場通信 (NFC) 鍵盤硬件框圖

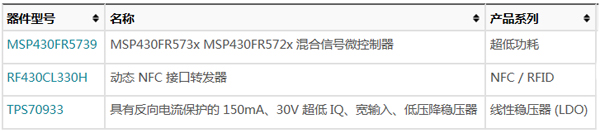

　　相關器件

　　1.（TI）MSP430FR573x MSP430FR572x 混合信號微控制器

　 　德州儀器 （TI） MSP430FR573x 系列超低功率微控制器由多個器件組成，這些器件特有嵌入式 FRAM 非易失性存儲器，超低功率 16 位 MSP430 CPU，以及針對多種應用的不同外設。 此架構，F(xiàn)RAM，和外設，與 7 種低功率模式組合在一起，針對在便攜式和無線感測應用中實現延長電池壽命進行了優化。 FRAM 是一款全新的非易失性存儲器，此存儲器將 SRAM 的速度，靈活性，和耐久性與閃存的穩定性和可靠性結合在一起，總體能耗更低。 外設包括一個 10 位模數轉換器 （ADC），一個具有電壓基準生成和滯后功能的 16 通道比較器，3 條支持 I2C，SPI，或 UART 協議的增強型串行通道，一個內部 DMA，一個硬件乘法器，一個實時時鐘 （RTC），5 個 16 位定時器和數字 I/O。

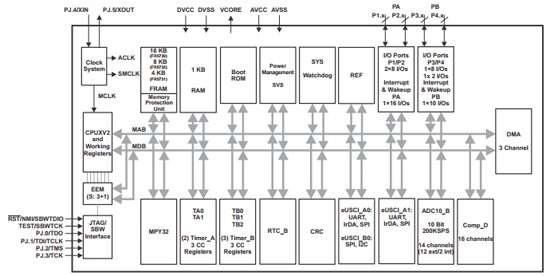

　　功能框圖

MSP430FR573x MSP430FR572x 混合信號微控制器功能框圖

　　詳細資料：MSP430FR573x MSP430FR572x 混合信號微控制器

　　2.RF430CL330H 動態 NFC 接口轉發器

　 　德州儀器 （TI） 動態 NFC 接口應答機 RF430CL330H 是一個 NFC 標簽類型 4 器件，此器件將一個無線 NFC 接口和一個接線 SPI 或 I2C 接口組合在一起，將此器件與一個主機相連。 SRAM 內的 NDEF 消息可由集成型 SPI 或 I2C 串行通信接口寫入和讀取，而此消息也可通過集成型 ISO14443B 兼容 RF 接口（支持高達 848kbps 數據速率）進行無線存取和更新。

　 　這可實現針對替代載波的 NFC 連接切換，如同，低功耗 （BLE），和 Wi-Fi 等，只需一次敲擊的簡便且直觀的配對過程或認證過程。 作為一個常見 NFC 接口，RF430CL330H 使得終端設備能夠與啟用 NFC 的智能手機、平板電腦和筆記本電腦的快速增長的基礎設施進行通信。

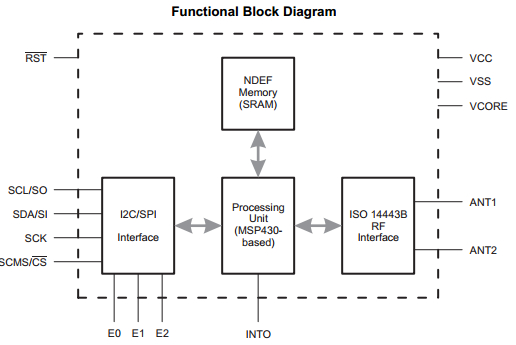

　　功能框圖

RF430CL330H 動態 NFC 接口轉發器功能框圖

　　詳細資料：RF430CL330H 動態 NFC 接口轉發器

　　3.TPS70933 具有反向電流保護的 150mA、30V 超低 IQ、寬輸入、低壓降穩壓器

　 　TPS709xx 系列線性穩壓器是設計用于功耗敏感類應用的超低靜態電流器件。 一個精密帶隙和誤差放大器在溫度范圍內的精度為 2%。 只有 1μA 的靜態電流使得這些器件成為要求極小閑置狀態功率耗散的電池供電類常開系統的理想解決方案。 為了增加安全性，這些器件還具有熱關斷、電流限制和反向電流保護功能。通過將使能 （EN） 引腳下拉至低電平可將這些穩壓器置于關斷模式。 這個模式的關斷電流低至 150nA（典型值）。

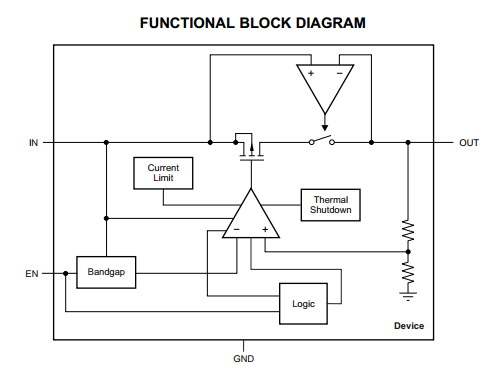

　　功能框圖

TPS70933功能框圖

　　詳細資料：TPS70933 具有反向電流保護的 150mA、30V 超低 IQ、寬輸入、低壓降穩壓器

　　相關推薦：

　　NFC產品使用指南

　　TI NFC主動和被動點對點通信參考設計

　　描述

　　此近場通信 （NFC） 參考設計提供實現 NFC 對等模式 （P2P） 應用的固件示例。其目的是向應用開發者展示以有源和無源模式使用 TRF7970A 實現穩定的對等模式項目的正確方法。對等模式協議的復雜性和需要查閱的 NFC 文檔的龐大數量一向是開發者創建 NFC 應用時所面臨的障礙。該參考設計通過提供少量（一共五個）易于使用的應用編程接口 （API） 解決了該問題。隨附的文檔、硬件和示例代碼允許設計人員使用 MSP430 或其他精心挑選的 MCU 快速實現 NFC P2P 功能。

　　特性

　　與最常見的支持 NFC 功能的移動設備之間實現了業經證實的互操作性

　　支持簡單 NDEF 交換協議 （SNEP） 和邏輯鏈路控制協議 （LLCP）

　　無源和有源模式作為引發器和目標（106kbps、212kbps 和 424kbps）

　　包含可輕松配置的允許選擇單個模式的 GUI 軟件

　　GUI 軟件具有吞吐量測量功能和負載存儲，用于進行驗證

　　隨 GUI 一起提供獨立模式，允許發送和接收 NDEF 消息

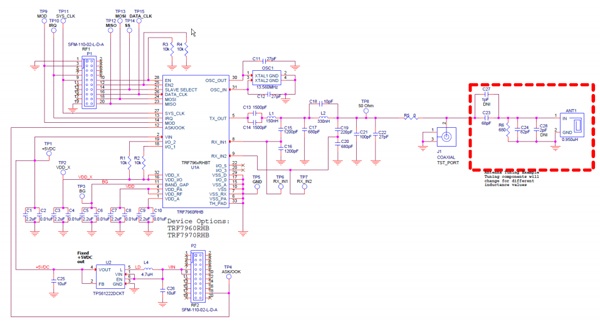

　　原理框圖

　　相關器件

　　1.MSP430F5529 16 位超低功耗微處理器，具有 128KB 閃存、8KB RAM、USB 接口、12 位 ADC、2 個 USCI、32 位 HW MPY

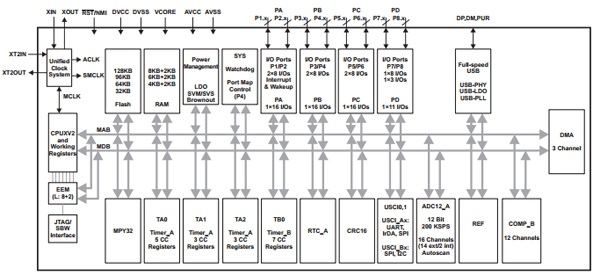

　　功能框圖

　　詳細資料：MSP430F5529 16位超低功耗微處理器

　　2.TRF7970A 完全集成的多協議 13.56MHz RFID/NFC 收發器 IC。TRF7970A是一款用于 13.56MHz RFID/近場通信系統的集成模擬前端和數據組幀器件。 內置編程選項使得此器件適合于廣泛的相鄰或者附近識別系統的應用。

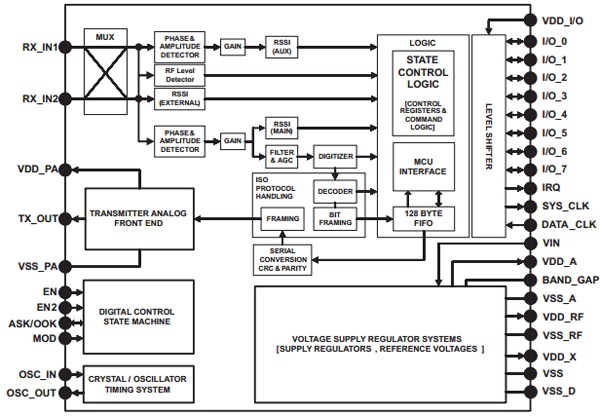

　　功能框圖

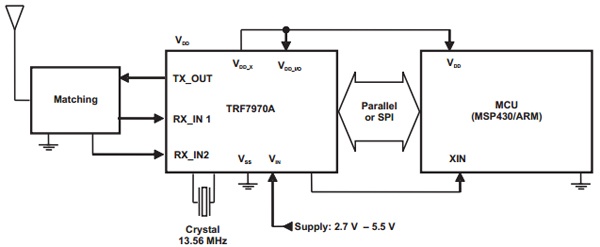

　　應用框圖

　　詳細資料：TRF7970A 完全集成的多協議NFC收發器

　　更多NFC設計熱點與新聞資訊，可關注最新一期Designs of week：

　　恩智浦無處不在NFC支付解決方案

　　1、銀行系統

　　如今的POS收銀系統不是安裝在柜臺上，就是嵌入在加油機或自動販 賣機等設備中。移動版本POS收銀系統（mPOS）小巧輕便，銷售人員可隨身攜帶，或連接至智能手機、平板電腦或筆記本。mPOS系統使小型企業和個人能 夠通過最少的投入，實現非現金交易，而較大型零售商則可通過 mPOS改善零售和支付流程。

　　有了NFC，用戶操作變得非常容易——只需輕觸卡片或智能手機，即可完成交易，讓支付流程變得前所未有的快捷、簡單。無需再等待接觸式智能卡完成交易，也無需因?yàn)榈谝淮嗡⒖ㄊ《厮⒋艞l卡。減少等待，皆大歡喜。

　 　NFC還可以讓您開展除收款外的其他活動。NFC可以收集來自客戶智能卡或智能手機的數據，用于直接營銷活動和會員計劃。POS收銀系統隨后可以向客戶 的電子郵件帳戶發送無紙化收據、向其智能手機推送個性化文本信息、向其會員帳戶添加積分或發送專享優惠券。POS收銀系統已成為客戶服務中不可或缺的一部 分。

　　NFC的優勢

　　提供企業全新且有效的方法，執行私人付款機制并提供客戶資料

　　根據客戶購物習慣與喜好，提供個人化的回饋與廣告

　　提高客戶參與、互動、增加便利性，以提升客戶忠誠度

　　NFC前端解決方案： PN512， CLRC663， MFRC631

　　1）PN512是一款高度集成的收發器IC，用于13.56 MHz的非接觸式通信。該收發器IC利用出色的調制和解調概念，完全集成各類13.56 MHz非接觸式通信方法和協議。

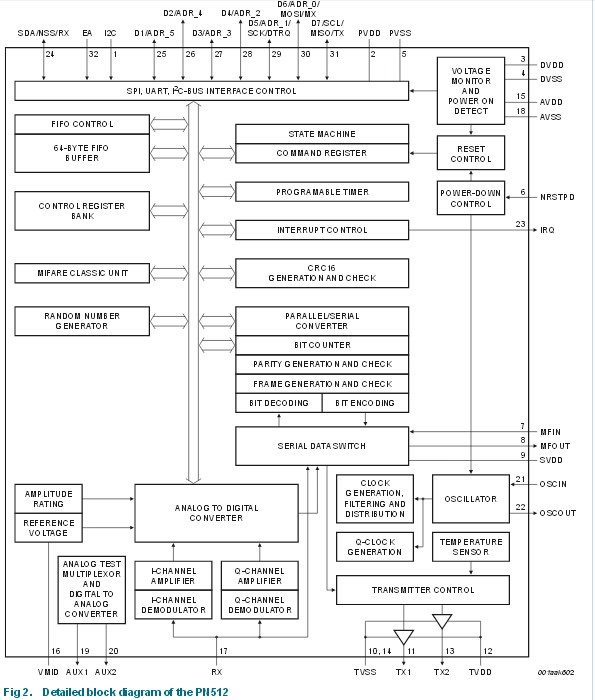

　　結構框圖

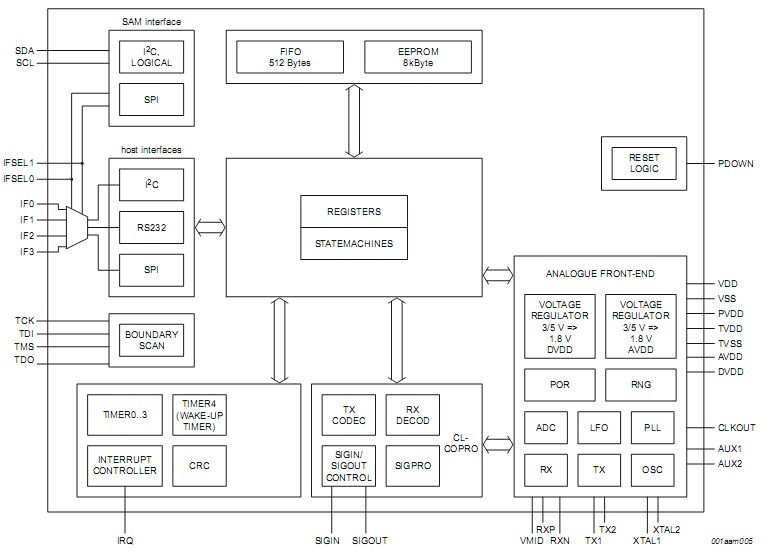

　　2）CLRC663是一款高度集成的收發器IC，可實現13.56 MHz時的非接觸式通信。

　　結構框圖

　　3）MFRC631是一款高度集成的收發器IC，可實現13.56 MHz時的非接觸式通信。

　　結構框圖



　　相關應用：銀行業務智能手機

　　2、電子計量表

　　具有板載NFC讀卡器IC的智能表，為費消者帶來了全新層次的便捷和互動。使用NFC添加支付功能后，消費者可隨時使用智能卡付款，讓支付服務費用更加簡便。

　　整個過程非常簡單。只需購買一張卡，為其充入足夠的資金，以購買特定量的服務，然后將該卡輕觸計量表進行支付。如果使用智能手機，充值金額可存儲在應用程序中。

　　計量表公司不必為支付功能派人去配置計量表，從而省下間接成本，而且因?yàn)橹挥刑囟ㄈ藛T有賬戶訪問權限，所以可提高安全性。對消費者來說，公用事業支付功能可以與其他智能卡功能結合起來，如支付交通費，因此能減少需要追蹤消費的卡片數和隨身攜帶的卡片數。

　　在點對點模式下，手機可以作為計量表的顯示接口，方便追蹤消費情況和檢查帳戶。甚至可以設定計量表，傳送通知給消費者，提醒他們用量突然大增或賬戶余額減少等情況。

　　恩智浦NFC前端解決方案MFRC522

　 　MFRC522是一款高度集成的讀寫IC，用于13.56 MHz的非接觸式通信。MFRC522讀卡器支持ISO/IEC 14443 A/MIFARE模式。MFRC522內部發送器可驅動讀寫天線和應答器，而無需額外的有源電路；該讀寫天線設計用于ISO/IEC 14443 A/MIFARE卡的通信。接收器模塊可穩定、高效地解調和解碼來自ISO/IEC 14443 A/MIFARE兼容型卡和應答器的信號。數字模塊管理全部ISO/IEC 14443 A成幀與錯誤檢測（奇偶校驗和CRC）功能。

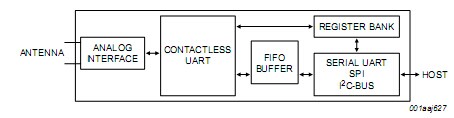

　　結構框圖

　　相關應用：智能手機

　　恩智浦NFC智能識別解決方案

　　安全識別

　　智能卡用于高度安全性門禁系統已有二十多年。為門鎖增加NFC讀卡器功能，可以讓過去用于保護世界上最有價值資產的同種技術，應用于家庭、公寓大樓和酒店。

　　屋主可以設置門鎖，只讓特定人員或團體通行，例如清潔人員只能在上午十點到十一點進出，而急救人員可隨時通行。公寓大樓的住戶流動性供，能更改設定的門鎖特別實用。酒店房客只需用NFC智能卡輕碰門鎖，即可打開房門。

　　NFC門禁胸牌可以使員工快速、安全地進出辦公室、訪問其計算機以及存儲在云端的機密文件。內嵌NFC芯片的護照或身份證還可以加快通關速度，或授予政府大樓的進出權限，并且可以安全訪問個人信息，例如納稅資料或病歷記錄。

　　NFC可以實現：

　　即觸即入的便利性

　　提高安全

　　特定人員臨時通行

　　防偽鑰匙

　　（1）門禁管理

　　只需幾美元就可以在街頭小店配一把傳統鑰匙，并且對3D打印的研究表明，很快就能復制更為復雜的高安全性金屬鑰匙。塑料智能卡比金屬鑰匙更便宜，更難以復制，并且在二十多年前就已經用作高安全性門禁系統的一部分。

　　通過為門鎖增加NFC讀卡器功能，用于保護世界上某些最寶貴物品的同種智能卡技術現在已能夠應用于家庭、公寓大樓和酒店等日常場所。

　　智能手機可用于配置門鎖，因此房主可以向特定人員或群體授予臨時進入權限。例如，清潔服務人員只能在上午10點至11點之間進入，而緊急服務人員可以在收到通知的第一時間獲得進入權限。在公寓大樓中，可編程門鎖也尤其有用，高流動率可能會導致頻繁的鑰匙控制。

　 　通過將支持NFC的智能卡用作鑰匙，酒店住客可以更快地進入其房間。 只需用卡輕觸門鎖即可打開房門， 再也不用笨手笨腳地摸索卡槽或研究正確的插卡方式。 酒店住客甚至可以通過無線方式、電子郵件、短信或Web平臺來接收其鑰匙。 無需在前臺登記入住，并且酒店只需存儲較少的塑料卡。

　　在游樂園，NFC腕帶可以讓兒童自由玩耍，并且在參加各種活動或參觀特定場所時，還可以通過腕帶獲得積分。 腕帶可以重使復用，使游客能夠自由來去。

　　推薦的恩智浦產品

　　NFC控制器解決方案： PR601（可與自定義軟件配合使用）

　　NFC前端解決方案： MRFC630（可選擇與低功耗NXP LPC微控制器配合使用，例如LPC800或LPC1100系列）

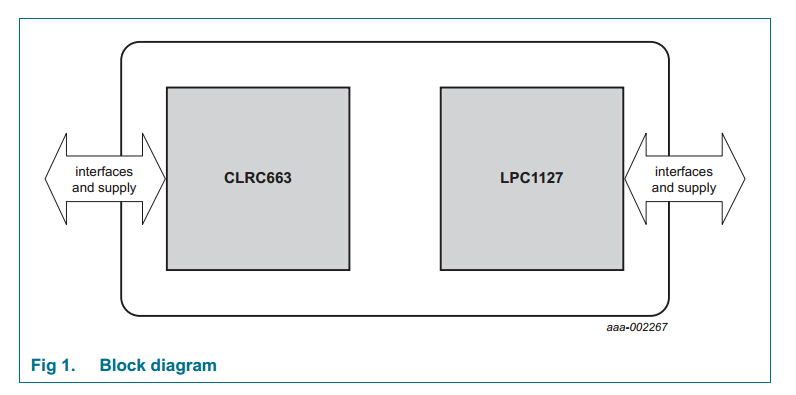

　　1）PR601提供了前所未有的集成度，將多個分立IC的功能結合在單個封裝中，實現了針對訪問和工業應用的緊湊型高性價比非接觸式讀卡器系統的開發。該模塊包括微控制器功能且支持基于13.56 MHz的多種非接觸式讀卡器協議。

　　相關資料下載：MFRC630 高性能MIFARE讀卡器解決方案

　　門禁參考設計

　　PREV601M/01微型板是一種可在門鎖中實施的緊湊型PR601設計。 應用筆記介紹了鑰匙多樣性和用于簡化開發的通用數據模型。

　　相關應用：

　　政府機關門禁管理

　　物理門禁管理

　　智能手機

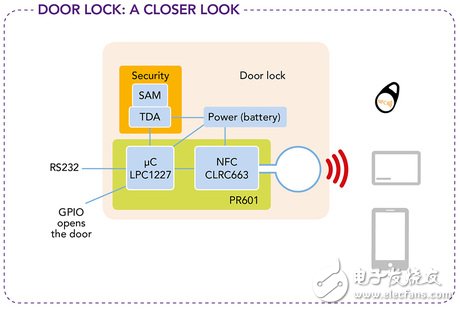

　　深入了解：采用NFC技術的門鎖

　　憑借NFC，現在的家庭、公寓大樓和酒店都可使用媲美高安全性門禁系統的技術。將NFC集成到門鎖，功耗很低，還能增加安全性、便利性、遠程監控和控制。

　　該圖為一項示例。

　　PR601結合CLRC663 NFC IC和先進的LPC1227微控制器，帶來極為緊湊的設計。

　　此外，由于恩智浦使用最穩健、經過大量測試的NFC技術，PR601可最大程度降低門上金屬產生的磁場干擾。

　　讀卡器終端的微控制器采用一項恩智浦專有功能（低功耗卡檢測），在進入睡眠模式的同時，仍可對卡執行輪詢操作，從而確保實現節能。

　　衍生身份（電子政務）

　 　政府頒發的官方電子文件（eDoc）（如國民電子身份證、電子護照、電子健康醫療卡）正以驚人的速度向前發展。雖然電子文件是最安全的官方文件，但在移 動設備上進行安全交易時，卻很不方便。在操作觸摸屏?xí)r， 如何讓NFC讀卡器讀取電子文件呢？ 如果您手上恰好沒有身份證，又該怎么辦？

　 　對于大部分安全互聯網身份驗證（電子政務服務、網站登錄）而言，唯一需要的是電子安全功能。對于這些交易，只需讓NFC移動讀卡器讀取一次官方電子文 件，即可為電子文件中的身份創建一個安全的電子副本，即所謂的“衍生身份”。該衍生身份通常有時間和用途限制，但不必再次出示電子文件進行安全驗證，就能 在移動設備上的網站、應用程序和服務上使用。

　　移動設備中的NFC讀卡器可以創建一個簡單的接口，安全衍生出一個僅限于該設備的電子副本，非常適合我們?cè)谝苿?dòng)設備上進行的日常身份驗證和電子交易。

　　NFC的優勢

　　隨時隨地創建衍生身份，尤其是在需要時

　　衍生身份克服了用戶名/密碼組合的弱點，同時不需要額外的實體認證

　　可以在任何設備上創建可供瀏覽器和應用程序使用的政府認證身份

　　推薦的恩智浦產品

　　安全元件： 用于芯片卡的SmartMX2非接觸式安全微處理器，如德國國民電子身份證中使用的P60D144

　　相關資料下載： 安全高性能雙接口智能卡控制器

　　相關應用：

　　政府機關門禁管理

　　物理門禁管理

　　智能手機

　　智能交通

　　NFC將智能交通提升到全新層次： 增加旅客人數、提高便利性，并節省時間。對于許多熟悉非接觸式智能卡系統的旅客而言，感應式服務將不再陌生，而NFC將非接觸式憑據引入智能移動設備，創造全新的可能。

　　因此，智能移動設備將成為規劃旅行、購票和提供旅客實時信息的中心。這將縮短售票機前的隊伍、增加旅客人數，并確保他們絕不會錯過任何變更的信息。

　　NFC的優勢

　　口袋中的售票處——購票輕松無壓力

　　為用戶節省時間

　　交通服務提供商與客戶建立實時連接

　　推薦的恩智浦產品

　　NFC控制器解決方案： PN54x系列

　　安全元件： PN65x系列，采用MIFARE4Mobile V2.1.1

　　在SWP SIM卡上實施授權的MIFARE技術

　　相關應用：

　　電子票務

　　智能手機

　　恩智浦NFC實現家庭互聯的解決方案

　　控制互聯家庭

　　如今家庭的互聯性日益增強。日常家電從燈具、吊扇到洗衣機現在都開始連上網絡。物聯網（IoT）正重新定義我們的居家環境，創造全新的能源管理方式，讓生活更加舒適，更豐富有趣。

　　在向互聯生活過渡中，NFC發揮著重要作用，為整個家庭帶來了全新層次的便捷性和互動。只需輕觸一下，即可將家電和聯網設備添加到家庭網絡，而且只要安裝正確的應用程序，就能用智能手機和平板電腦控制或設置一切事物。

　　NFC還可以讓家電實現更多功能。只需將冷凍餐的包裝輕碰微波爐，微波爐就會完成后續工作。配備NFC的家電還可以自行注冊、設置質保日期，并在需要維修時提醒用戶。

　　在沒有顯示屏的家電上，可以用NFC將手機或平板電腦變?yōu)榛?dòng)式顯示屏。設置洗衣機將變得非常容易，只需打開智能手機和平板電腦上的應用程序即可輕松設置。維修技師可以使用NFC訪問維修手冊或訂購替換零件。

　　NFC可以實現

　　感應式體驗

　　快速注冊產品

　　快速與藍牙和WiFi配對

　　擴展用戶接口

　　個性化設置

　　輕松獲得在線維護

　　深入了解：采用NFC技術的機頂盒

　　對于采用NFC技術的機頂盒，可支持感應式功能，其應用的領域包括驗證、密碼管理，以及藍牙和WiFi連接。利用采用NFC技術的非接觸式智能卡或智能手機，便可無比簡單地添加家長控制和進行支付。

　　該圖為一項示例。

　　此基于Linux的機項盒配備PN7120 NFC控制器IC和TDA8037接觸式讀卡器，因此便可為付費電視、視頻點播和按次付費收視完成支付。PN7120利用固件完成了預先配置，支持Linux OS，并且按照NFC論壇的要求使用NFC接口。

　　恩智浦是付費電視智能卡讀卡器的全球領導者。系統配備TDA8037接觸式讀卡器，支持訪問加密節目，獲取地區或付費電視頻道的授權。

　　游戲

　 　NFC 可以為玩具注入活力，讓游戲更加有趣。用NFC連接游戲機，可讓角色游戲玩具獲得新生命。更新點數、增加能量或額外武器，還可以玩新增功能。玩具可以保持 無源模式，這樣耗電較少，電池使用壽命也更長。此外，玩具可以輕松連接至任何網絡，不論是在朋友家、網絡咖啡屋、社區游戲中心，還是游樂園，走到哪兒玩到 哪兒。

　　NFC可以讓各類游戲更好玩，經典棋盤游戲也不例外。當棋盤識別出您的棋子已移動或放置在特定卡片上時，將會做出反應。支持NFC功能的智能手機或棋盤游戲可識別集換式卡片，引發預先設定的動作，或是輕觸一下，讓不同的玩具實現互動。

　　NFC的優勢

　　與玩具和游戲互動，創造更完整的游戲體驗

　　讓實體世界和虛擬世界間的界限變得模糊

　　帶來生產創新性游戲和玩具的新機遇

　　推薦的恩智浦產品

　　對于需要小尺寸的系統： PR601，帶內置MCU

　　對于具有專用MCU的系統： PN512、CLRC663、MFRC630

　　對于具有NFC連接的外設： NTAG I2C

　　1）PR601提供了前所未有的集成度，將多個分立IC的功能結合在單個封裝中，實現了針對訪問和工業應用的緊湊型高性價比非接觸式讀卡器系統的開發。該模塊包括微控制器功能且支持基于13.56 MHz的多種非接觸式讀卡器協議。

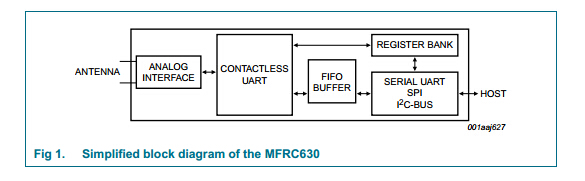

　　2）MFRC630是一款高度集成的收發器IC，可實現13.56 MHz時的非接觸式通信。

　　相關資料下載：MFRC630 高性能MIFARE讀卡器解決方案

　　3）PN512是一款高度集成的收發器IC，用于13.56 MHz的非接觸式通信。該收發器IC利用出色的調制和解調概念，完全集成各類13.56 MHz非接觸式通信方法和協議。



　　相關應用

　　智能手機

　　計算領域

　 　如今，涉及企業數據和個人信息的安全漏洞已為大家所熟知，這些令人不安的事實提醒我們，當我們?cè)谏暇W(wǎng)，或當我們?cè)试S某人訪問虛擬專用網絡（VPN）時， 是多么容易受到攻擊。很顯然，用戶名和密碼這樣的簡單組合已遠遠不夠。每天有越來越多的新設備上線，運用NFC的身份驗證功能，就能讓在線訪問更加安全。 無論是臺式電腦、筆記本電腦、平板電腦、甚至機頂盒或游戲機，只需輕碰一下您的胸牌、身份證或?qū)Ｓ弥悄芸?，NFC即可保證在線訪問的安全。

　 　NFC 還可以提高辦公效率。只需簡單的觸碰，即可將您的筆記本電腦或平板電腦與藍牙和WiFi網絡配對，不必再浪費時間輸入密碼和設置配置。在點對點模式下，只 需輕輕一碰，即可將文件發送到打印機、向支持NFC的揚聲器傳輸音樂流或從新同事的NFC智能手機中獲取聯系方式。

　　NFC的優勢

　　為多數無線技術簡化了配對（Wi-Fi、藍牙、ZigBee、…）

　　簡化了設備間的內容共享和鏡像

　　支持使用具備NFC功能的移動設備進行交互的用例

　　支持對內容或者家庭購物/電視商務進行支付

　　相關應用

　　智能手機

　　音頻和視頻

　 　接觸式智能卡廣泛用于機頂盒中，為觀看者提供訂閱電視節目的訪問權限。增加NFC可以進一步提高便利性并增強功能。機頂盒配備接觸式智能卡讀卡器和 NFC控制器IC后，就可以訪問加密節目，獲得地區或付費電視頻道的授權，并且可以支付付費電視、視頻點播和按次付費收視等服務。

　　NFC也簡化了設備間的藍牙和WiFi配對，一切有如握手般簡單！比如，將電視或音頻系統與無線揚聲器連接起來。NFC也可讓您用智能手機對任意設備編程。

　　只要用智能卡或支持NFC的智能手機輕觸，即可設定音頻和視頻系統，一開機就能進入預設的喜愛頻道和您最喜歡的小工具；也可輕松使用家長監護和保護兒童的功能，確保兒童只能在指定時段內觀看合適的頻道。

　　要進行故障排除，只需用智能手機輕觸NFC設備便可立即獲取協助，包括在線維護、固件更新或者直接呼叫服務臺。產品注冊也非常便捷。NFC會為您讀取產品序列號，讓您只需在智能手機上填入少量的數據即可完成注冊，之后便可享受所有服務。

　　NFC的優勢

　　為多數無線技術簡化了配對（Wi-Fi、藍牙、ZigBee、…）

　　簡化了設備間的內容共享和鏡像

　　支持對播放體驗和主屏幕進行個性化定制

　　支持對內容或者家庭購物/電視商務進行支付

　　支持自助維護

　　推薦的恩智浦產品

　　NFC控制器解決方案：PN532（配備固件并使用HCI接口）

　　NFC前端解決方案：PN512

　　互聯NFC標簽解決方案：NTAG F、NTAG I2C

　　相關應用

　　智能手機

　　家電

　　NFC可以提高家電的智能等級，因此，它們可以為用戶實現更多功能。 例如，在廚房?jī)?nèi)，只需將冷凍餐的包裝輕觸微波爐，微波爐就可以使用最優設置完成剩余工作，以確保達到最佳效果。 同樣地，葡萄酒儲藏柜可以為收藏的特定葡萄酒自動下載最佳溫度設置。

　　具備NFC功能的家電還可以通過向制造商發送一條消息來注冊產品和設置其質保日期。 家電可以配置為通過短信或電子郵件聯系用戶，以提醒他們安排定期保養、延長保修期或接收個性化推薦和折扣。

　 　在無法容納大型顯示屏的家電中，通過連接的NFC標簽，可以將外部設備用作接口，從而以經濟高效的方式添加交互式顯示屏。 例如，與洗衣機通信簡單到只需在支持NFC的智能手機或平板電腦上打開一個應用程序，然后用設備輕觸洗衣機的控制面板。 在一個便利且易于導航的位置即可提供所有擴展設置，例如額外的漂洗周期或給衣服消毒或去除過敏原的周期。

　　維修技師也可以使用NFC訪問 家電的維修手冊或現場訂購替換零件。 只需輕觸手機或平板電腦即可即時訪問所有必要數據：型號、序列號、用途、狀態等。 房主還可以更好地控制維護流程，使用NFC即可排除故障、重置機器、下載固件或要求維修人員上門服務，維修人員將會攜帶相關備件上門。 NFC還可以為消費者提供對幫助臺的一觸式訪問，從而獲得即時的個性化服務。

　　推薦的恩智浦產品

　　對于需要小尺寸的系統： PR601，帶內置MCU

　　對于具有專用MCU的系統： PN512、CLRC663

　　對于具有NFC連接的外設： NTAG I2C

　　相關應用

　　洗碗機

　　冰箱

　　洗衣機

　　智能手機
