一、方案背景

因市場智能手機市場的持續擴張，驅動了配件市場的快速增長。消費者對手機殼的需求不再局限于保護功能，更追求個性化表達、技術創新與環保理念。微能量采集技術與NFC、電子墨水屏的結合，成為市場新的熱點。

手機殼產品射頻天線設計與射頻調試與手機設計緊密相關，不同廠商、系列、型號的手機，采用的NFC芯片品牌型號、射頻電路、天線設計，干擾源各不相同，不同批次、不同生產廠商的手機射頻指標也不盡相同，首發機器與批量機器、原裝機與組裝機射頻指標也存在差異。因此，手機殼模塊天線設計、材料選擇、射頻調試方案直接影響產品使用的穩定性及兼容性。

二、方案搭配

1、NFC芯片選型：有進口、國產芯片可選，根據應用場景選擇不同協議、接口、功能芯片，射頻芯片生產必然存在一致性差異，根據方案整體評估選型。

2、天線設計：重點考慮機身金屬干擾源、天線尺寸、天線造型、理論指標、其他射頻干擾源等。

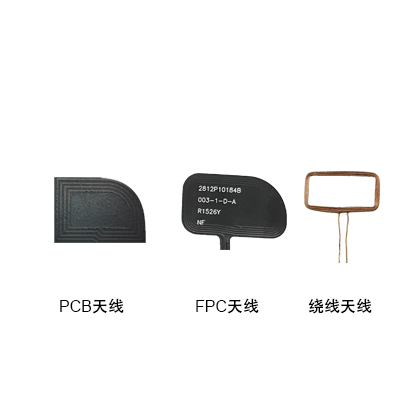

3、天線材料選擇：

（1）PCB天線：成本最低，厚度適中，與主板結構設計為一體時生產成本也最低，一致性適中，組裝方便，缺點是板材指標波動較大。

（2）FPC軟板天線：一致性最佳，超薄，柔性好，可彎曲折疊，便于集成到手機殼內部復雜結構中，缺點是成本高。

（3）繞線天線：銅厚優勢明顯，有利于提高轉換效率，生產周期超短，價格適中，缺點是一致性較差，組裝不方便。

三、核心技術原理

在信號傳輸與能量轉換之間找到平衡點，根據場景選擇合適的板材，優化NFC芯片與天線、讀卡端與卡端的兼容匹配，減少信號反射與能量損耗，提升傳輸效率。

四、服務與支持

1、應用場景策劃：在客戶需求基礎上，依靠產品優勢，提供合理化建議；

2、解決方案：根據需求與實際環境情況，理論+模擬評估，提供方案；

3、人員支持：研發團隊與FAE工程師提供支持；

4、產品支持：成熟方案替換、方案研發定制、射頻高效設計；

5、報告文件支持：現場環境分析報告、改善報告、解決方案報告等；

五、合作模式：

手機殼模塊PCBA+天線+屏+APP

六、可拓展終端產品

電子價簽、行李牌、會議牌、學生卡、銀行卡、胸牌等。

七、天線案例
